框架式頂絲固定式UCTU200+WU型帶座軸承，採用一體式框架搭配鑄鐵軸承座，整體強度高、安裝穩固，抗震與抗衝擊能力出色。藉由頂絲完成軸端鎖固，拆裝便利、定位穩妥。產品具自動對心功能，可補償安裝偏差，密封結構有效防塵防污。適用於礦山、冶金、輸送設備等重載、強震動工況，運行穩定且耐用。

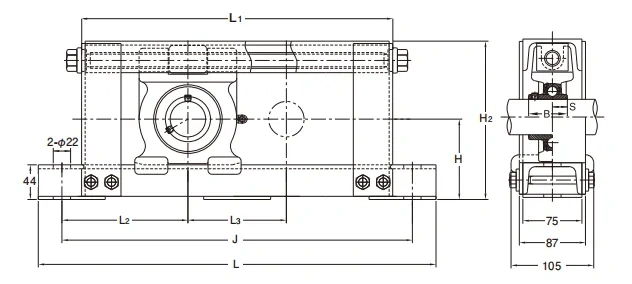

| 框架式・頂絲固定型 UCTU200+WU 形型號規格表 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 軸徑 (mm) |
單元型號 | H (mm) |
H₂ (mm) |
L (mm) |
J (mm) |
L₁ (mm) |
L₂ (mm) |
L₃ (mm) |
B (mm) |
S (mm) |
安裝螺栓型號 | 軸承型號 | Cr (kN) |
Cor (kN) |
軸承座型號 | 框架型號 | 質量 (kg) |
| 60 | *UCTU212+WU900 | 120 | 242 | 1320 | 1260 | 1210 | 180 | 900 | 65.1 | 25.4 | M18 | UC212 | 52.5 | 36.1 | TU212 | *WU212-900 | 30.6 |
| 60 | *UCTU212+WU800 | 120 | 242 | 1220 | 1160 | 1110 | 180 | 800 | 65.1 | 25.4 | M18 | UC212 | 52.5 | 36.1 | TU212 | *WU212-800 | 28.9 |
| 60 | *UCTU212+WU700 | 120 | 242 | 1120 | 1060 | 1010 | 180 | 700 | 65.1 | 25.4 | M18 | UC212 | 52.5 | 36.1 | TU212 | *WU212-700 | 27.2 |
| 60 | *UCTU212+WU600 | 120 | 242 | 1020 | 960 | 910 | 180 | 600 | 65.1 | 25.4 | M18 | UC212 | 52.5 | 36.1 | TU212 | *WU212-600 | 25.6 |
| 60 | UCTU212+WU500 | - | - | 920 | 860 | 810 | - | 500 | 65.1 | 25.4 | M18 | UC212 | 52.5 | 36.1 | TU212 | WU212-500 | 23.9 |
| 55 | *UCTU211+WU900 | 115 | 232 | 1310 | 1250 | 1200 | 175 | 900 | 55.6 | 22.2 | M18 | UC211 | 43 | 29.4 | TU211 | *WU211-900 | 29.1 |
| 55 | *UCTU211+WU800 | 115 | 232 | 1210 | 1150 | 1100 | 175 | 800 | 55.6 | 22.2 | M18 | UC211 | 43 | 29.4 | TU211 | *WU211-800 | 27.4 |
| 55 | *UCTU211+WU700 | 115 | 232 | 1110 | 1050 | 1000 | 175 | 700 | 55.6 | 22.2 | M18 | UC211 | 43 | 29.4 | TU211 | *WU211-700 | 25.8 |
| 55 | *UCTU211+WU600 | 115 | 232 | 1010 | 950 | 900 | 175 | 600 | 55.6 | 22.2 | M18 | UC211 | 43 | 29.4 | TU211 | *WU211-600 | 23.7 |
| 55 | UCTU211+WU500 | - | - | 910 | 850 | 800 | - | 500 | 55.6 | 22.2 | M18 | UC211 | 43 | 29.4 | TU211 | WU211-500 | 22.4 |
| 50 | *UCTU210+WU900 | 107 | 211 | 1290 | 1230 | 1180 | 165 | 900 | 51.6 | 19 | M18 | UC210 | 35.5 | 23.2 | TU210 | *WU210-900 | 27 |
| 50 | UCTU210+WU800 | 107 | 211 | 1190 | 1130 | 1080 | 165 | 800 | 51.6 | 19 | M18 | UC210 | 35.5 | 23.2 | TU210 | WU210-800 | 25.4 |
| 50 | *UCTU210+WU700 | 107 | 211 | 1090 | 1030 | 980 | 165 | 700 | 51.6 | 19 | M18 | UC210 | 35.5 | 23.2 | TU210 | *WU210-700 | 23.8 |
| 50 | *UCTU210+WU600 | 107 | 211 | 990 | 930 | 880 | 165 | 600 | 51.6 | 19 | M18 | UC210 | 35.5 | 23.2 | TU210 | *WU210-600 | 22.2 |
| 50 | UCTU210+WU500 | - | - | 890 | 830 | 780 | - | 500 | 51.6 | 19 | M18 | UC210 | 35.5 | 23.2 | TU210 | WU210-500 | 20.5 |
| 45 | *UCTU209+WU900 | 102 | 201 | 1280 | 1220 | 1170 | 160 | 900 | 49.2 | 19 | M18 | UC209 | 33 | 20.5 | TU209 | *WU209-900 | 26.1 |
| 45 | UCTU209+WU800 | 102 | 201 | 1180 | 1120 | 1070 | 160 | 800 | 49.2 | 19 | M18 | UC209 | 33 | 20.5 | TU209 | WU209-800 | 24.5 |
| 45 | *UCTU209+WU700 | 102 | 201 | 1080 | 1020 | 970 | 160 | 700 | 49.2 | 19 | M18 | UC209 | 33 | 20.5 | TU209 | *WU209-700 | 22.9 |
| 45 | *UCTU209+WU600 | 102 | 201 | 980 | 920 | 870 | 160 | 600 | 49.2 | 19 | M18 | UC209 | 33 | 20.5 | TU209 | *WU209-600 | 21.3 |
| 45 | UCTU209+WU500 | - | - | 880 | 820 | 770 | - | 500 | 49.2 | 19 | M18 | UC209 | 33 | 20.5 | TU209 | WU209-500 | 19.7 |
