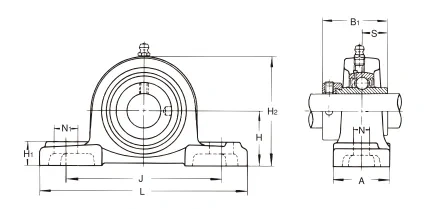

| 鑄鐵製・偏心套固定型 UGP 形型號規格表 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 軸徑 (mm) |
單元型號 | H (mm) |
L (mm) |
A (mm) |
J (mm) |
N (mm) |
N₁ (mm) |
H₁ (mm) |
H₂ (mm) |
B₁ (mm) |
S (mm) |
安裝螺栓型號 | 軸承型號 | 徑向基本額定 動載荷 Cr (kN) |
徑向基本額定 靜載荷 Cor (kN) |
軸承座型號 | 單元質量 (kg) |
| 65 | UGP213 | 76.2 | 265 | 70 | 203 | 25 | 29 | 27 | 150 | 85.7 | 34.1 | M20 | UG213+ER | 57.5 | 40 | P213 | 6.2 |
| 60 | UGP212 | 69.8 | 241 | 70 | 184 | 20 | 25 | 25 | 138 | 77.8 | 31 | M16 | UG212+ER | 52.5 | 36.1 | P212 | 5 |
| 55 | UGP211 | 63.5 | 219 | 60 | 171 | 20 | 25 | 22 | 126 | 71.4 | 27.8 | M16 | UG211+ER | 43 | 29.4 | P211 | 3.5 |
| 50 | UGP210 | 57.2 | 206 | 60 | 159 | 20 | 25 | 22 | 114 | 62.7 | 24.6 | M16 | UG210+ER | 35.5 | 23.2 | P210 | 2.7 |
| 45 | UGP209 | 54 | 190 | 54 | 146 | 17 | 22 | 20 | 108 | 56.3 | 21.4 | M14 | UG209+ER | 33 | 20.5 | P209 | 2.3 |
| 40 | UGP208 | 49.2 | 184 | 54 | 137 | 17 | 25 | 19 | 100 | 56.3 | 21.4 | M14 | UG208+ER | 29.3 | 17.9 | P208 | 2.1 |
| 35 | UGP207 | 47.6 | 167 | 48 | 127 | 17 | 21 | 19 | 94 | 51.1 | 18.8 | M14 | UG207+ER | 25.9 | 15.4 | P207 | 1.7 |
| 30 | UGP206 | 42.9 | 165 | 48 | 121 | 17 | 21 | 18 | 83 | 48.4 | 18.3 | M14 | UG206+ER | 19.6 | 11.3 | P206 | 1.3 |
| 25 | UGP205 | 36.5 | 140 | 38 | 105 | 13 | 16 | 16 | 70 | 44.4 | 17.5 | M10 | UG205+ER | 14 | 7.9 | P205 | 0.83 |
| 20 | UGP204 | 33.3 | 127 | 38 | 95 | 13 | 19 | 15 | 65 | 43.7 | 17.1 | M10 | UG204+ER | 12.8 | 6.6 | P204 | 0.7 |
