UFL菱形偏心套軸承單元結構精簡扎實，菱形底座可適配多種設備安裝場域，定位精準且調校便利。搭載偏心套鎖緊機構，能快速完成軸端固定與同心度微調，運轉穩定可靠。本產品選用不鏽鋼等耐用材質，防鏽、抗腐蝕與耐磨表現優異，適用於輕工、食品、農機及潮濕工況，是空間受限、講究安裝精度與運轉穩定性之場域的理想軸承組件。
| 軸徑 (mm) |

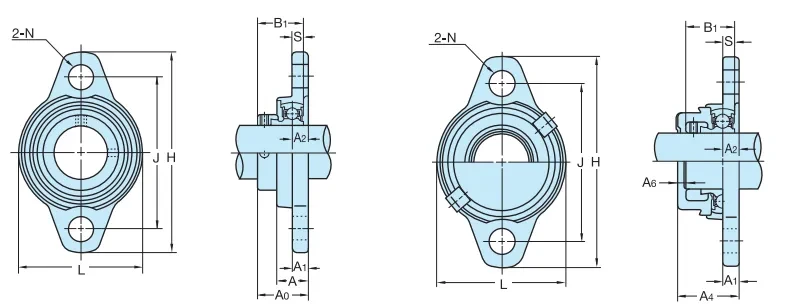

軸承單元型號 | 主要尺寸（mm） | 安裝螺栓規格 | 基本額定載荷(kN) | 軸承座型號 | 帶護罩軸承單元型號 | 帶不銹鋼蓋型號 | 重量（千克） | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | L | A | J | N | A1 | A2 | A0 | B1 | S | A4 | A6 | 型號 | Cr | Cor | 帶橡膠密封護罩 （單側軸端護罩） |
帶橡膠密封護罩 | 軸端護罩 | 無蓋 | 帶蓋 | ||||
| 30 | UFL006 | 112 | 70 | 18 | 85 | 13 | 9 | 9 | 29 | 26.5 | 6.5 | 34 | 4 | M10 | U006+ER | 13.2 | 8.3 | FL006 | UFL006C(E),Y | 06-7CP30,Y | 06-7CPE,Y | 354 | 370 |
| 25 | UFL005 | 95 | 60 | 16 | 75 | 10 | 8 | 8 | 27.5 | 25.5 | 6 | 32 | 3 | M8 | U005+ER | 10.1 | 5.8 | FL005 | UFL005C(E) | 05-6CP25 | 05-6CPE | 244 | 255 |
| 20 | UFL004 | 90 | 55 | 16 | 71 | 10 | 8 | 8 | 26.5 | 24.5 | 6 | 31 | 3 | M8 | U004+ER | 9.35 | 5.1 | FL004 | UFL004C(E) | 04-5CP20 | 04-5CPE | 205 | 215 |
| 17 | UFL003 | 71 | 46 | 14 | 56 | 7 | 7 | 7 | 22.5 | 20.5 | 5 | 26 | 2 | M6 | U003+ER | 6 | 3.3 | FL003 | UFL003C(E) | 003CP17 | 003CPE | 129 | 135 |
| 15 | UFL002 | 67 | 42 | 13 | 53 | 7 | 6.5 | 6.5 | 20.5 | 18.5 | 4.5 | 24 | 2 | M6 | U002+ER | 5.6 | 2.8 | FL002 | UFL002C(E) | 002CP15 | 002CPE | 100 | 105 |
| 12 | UFL001 | 63 | 38 | 11.5 | 48 | 7 | 5.5 | 5.5 | 19 | 17.5 | 4 | 22 | 2 | M6 | U001+ER | 5.1 | 2.4 | FL001 | UFL001C(E) | 001CP12 | 001CPE | 76 | 80 |
| 10 | UFL000 | 60 | 36 | 11.5 | 45 | 7 | 5.5 | 5.5 | 19 | 17.5 | 4 | 22 | 2 | M6 | U000+ER | 4.6 | 2 | FL000 | UFL000C(E) | 000CP10 | 00OCPE | 60 | 65 |
| 8 | UFL08 | 48 | 27 | 8.5 | 37 | 4.8 | 4 | 4.5 | 16 | 15 | 3.5 | 一 | 一 | M 4 | U08 +ER | 3.3 | 1.26 | FL08 | 一 | — | — | 30 | — |
