菱形座頂絲鎖緊外球面軸承，採用菱形底座設計，安裝靈活、佔用空間小，適用多種設備機架固定場域。透過頂絲鎖緊機構可快速固定軸體與內圈，結合穩固不易鬆動，同心度佳、運轉平順。產品具備優異自動對心與耐衝擊能力，組裝及保養作業簡易，廣泛應用於農機、輸送機械、風機、紡織設備及中小型動力機具，為空間受限、工況複雜環境下的實用傳動配件。

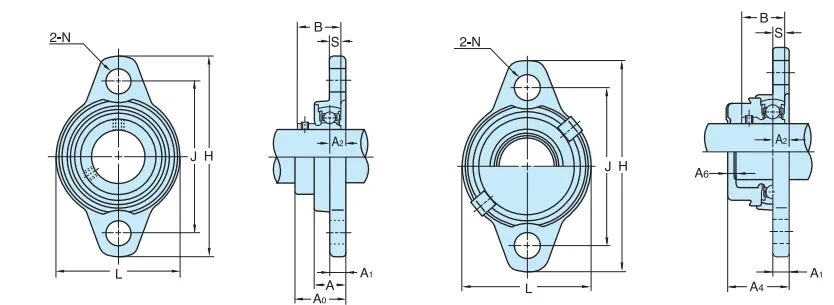

| 軸徑 (mm) |
軸承單元型號 | 主要尺寸（mm） | 安裝螺栓規格 | 基本額定載荷(kN) | 軸承座型號 | 帶護罩軸承單元型號 | 帶不銹鋼蓋型號 | 重量（千克） | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | L | A | J | N | A1 | A2 | A0 | B1 | S | A4 | A6 | 型號 | Cr | Cor | 帶橡膠密封護罩 （單側軸端護罩） |
帶橡膠密封護罩 | 軸端護罩 | 無蓋 | 帶蓋 | ||||
| 30 | KFL006 | 112 | 70 | 18 | 85 | 13 | 9 | 9 | 27 | 24.5 | 6.5 | 34 | 6 | M10 | K006 | 13.2 | 8.3 | FL06-7 | KFL006C(E),Y | 06-7CP30,Y | 06-7CPE,Y | 340 | 356 |
| 25 | KFL005 | 95 | 60 | 16 | 75 | 10 | 8 | 8 | 24.5 | 22.5 | 6 | 32 | 6 | M8 | K005 | 10.1 | 5.8 | FL05-6 | KFL005C(E) | 05-6CP25 | 05-6CPE | 220 | 231 |
| 20 | KFL004 | 90 | 55 | 16 | 71 | 10 | 8 | 8 | 23 | 21 | 6 | 31 | 6 | M8 | K004 | 9.35 | 5.1 | FL04-5 | KFL004C(E) | 04-5CP20 | 045CPE | 190 | 200 |
| 17 | KFL003 | 71 | 46 | 14 | 56 | 7 | 7 | 7 | 19.5 | 17.5 | 5 | 26 | 5 | M6 | K003 | 6 | 33 | FL003 | KFL003C(E) | 003CP17 | 003CPE | 115 | 121 |
| 15 | KFL002 | 67 | 42 | 13 | 53 | 7 | 6.5 | 6.5 | 18.5 | 16.5 | 4.5 | 24 | 4 | M6 | K002 | 5.6 | 2.8 | FL002 | KFL002C(E) | 002CP15 | 002CPE | 90 | 95 |
| 12 | KFL001 | 63 | 38 | 11.5 | 48 | 7 | 5.5 | 5.5 | 16 | 14.5 | 4 | 22 | 5 | M6 | K001 | 5.1 | 2.4 | FL001 | KFL001C(E) | 001CP12 | 001CPE | 70 | 74 |
| 10 | KFL000 | 60 | 36 | 11.5 | 45 | 7 | 5.5 | 5.5 | 15.5 | 14 | 4 | 22 | 6 | M6 | K000 | 4.6 | 2 | FL000 | KFL000C(E) | 000CP10 | 00OCPE | 50 | 55 |
