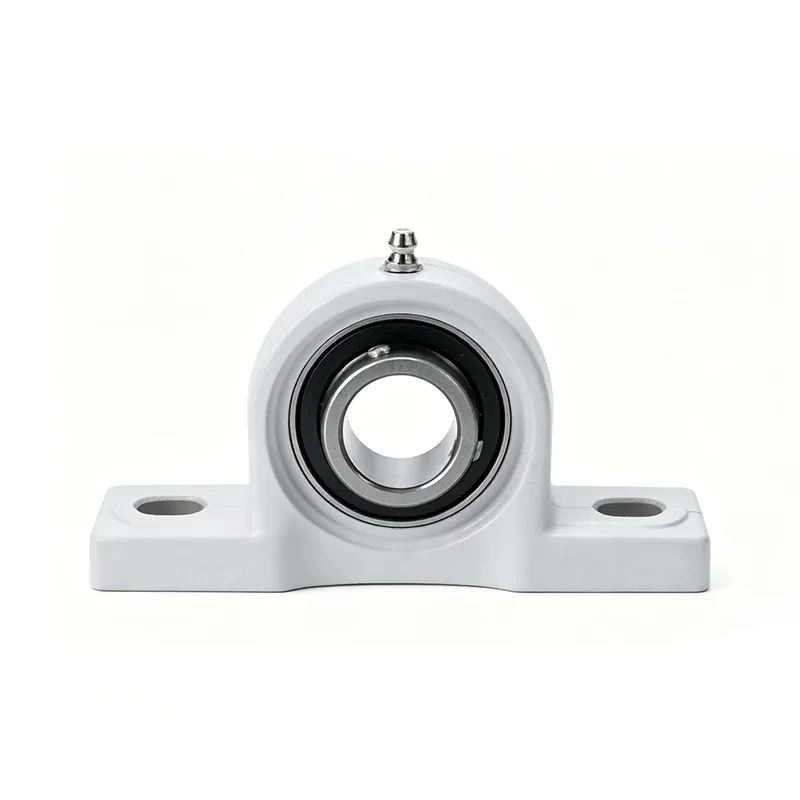

立式連座外球面軸承(塑膠環保系列),採用食品級環保工程塑膠座體搭配不鏽鋼軸承,整體無有害殘留,適用於食品加工、醫藥設備、輕工輸送等衛生與環保標準嚴格的場域。立式座結構穩固、承載表現佳,塑膠材質具備輕量化、抗腐蝕、不易生鏽等優點,可因應潮濕、酸鹼等複雜工況。產品擁有優異自動對心機能,能有效補償安裝偏差與軸系對心誤差,運轉平順低噪音;頂部設有注油孔,後續保養簡單便利。本款產品兼具環保、耐用與高通用性,廣泛用於各式自動化設備、輸送線及食品機械的立式支承位置。
| 軸徑 (mm) |

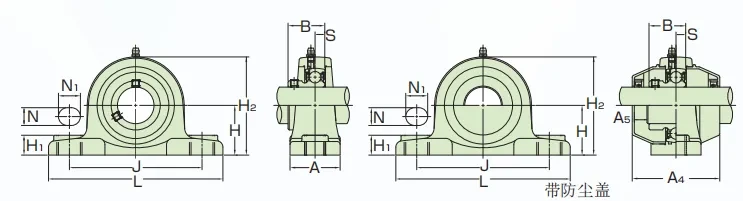

軸承單元型號 | 主要尺寸(mm) | 安裝螺栓規格 | 基本額定載荷(kN) | 軸承座型號 | 帶護罩軸承單元型號 | 重量(千克) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | L | J | A | N | N1 | H1 | H2 | B | S | A4 | A5 | 型號 | Cr | Cor | 两側帶橡膠密封護罩 | 單側軸端護罩 | 無蓋 | 帶蓋 | ||||
| 40 | MBPPL208V | 49.2 | 184 | 137 | 54 | 14 | 18 | 19.5 | 98 | 35.5 | 9 | 103 | 23 | M12 | MB8V | 24.9 | 14.3 | PPL208 | MBPPL208VC | MBPPL208VE | 0.8 | 0.86 |
| 35 | MBPPL207V | 47.6 | 167 | 127 | 48 | 14 | 18 | 18 | 94 | 32.9 | 8.5 | 90 | 18 | M12 | MB7V | 22 | 12.3 | PPL207 | MBPPL207VC | MBPPL207VE | 0.63 | 0.68 |
| 30 | MBPPL206V | 42.9 | 162 | 119 | 46 | 14 | 18 | 17.8 | 83 | 30.3 | 8 | 81 | 15 | M12 | MB6V | 16.7 | 9 | PPL206 | MBPPL206VC | MBPPL206VE | 0.46 | 0.5 |
| 25 | MBPPL205V | 36.5 | 140 | 105 | 38 | 11 | 14 | 14.5 | 71 | 27 | 7.5 | 69 | 12 | M10 | MB5V | 11.9 | 6.3 | PPL205 | MBPPL205VC | MBPPL205VE | 0.3 | 0.33 |
| 20 | MBPPL204V | 33.3 | 127 | 95 | 38 | 11 | 14 | 14.2 | 65 | 24.7 | 7 | 64 | 12 | M10 | MB4V | 10.9 | 5.3 | PPL204 | MBPPL204VC | MBPPL204VE | 0.24 | 0.27 |
