鑄鐵凸台法蘭 UCFC 形

鑄鐵凸台法蘭 UCFC 形

法蘭軸承單元

鑄鐵凸台法蘭 UCFC 形

返回列表
鑄鐵凸台法蘭 UCFC 形帶座軸承，採用高強度鑄鐵一體成型底座，凸台法蘭結構剛性更佳、定位精度更高，安裝牢固穩定。軸承透過頂絲或偏心套鎖緊，傳動穩固不易打滑，整體密封性能優異，可有效防塵防污，適用於多粉塵、重載等複雜工況。具備優秀的徑向承載能力與運轉平順性，廣泛應用於輸送機械、紡織設備、農機及各類重型傳動裝置，安裝簡便、耐用性佳。

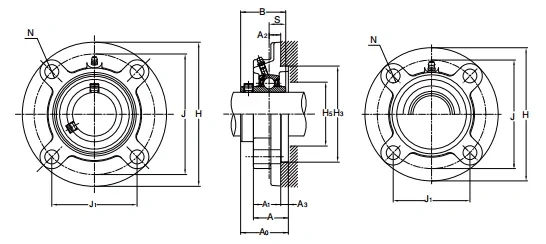

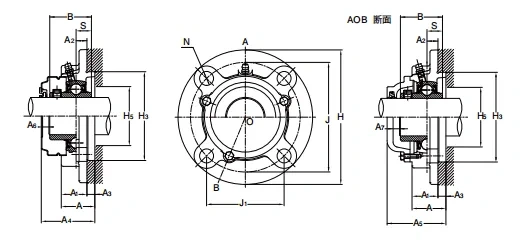

鑄鐵凸台法蘭 UCFC 形型號規格表
軸徑
(mm)		 單元型號 H
(mm)		 A₁
(mm)		 J
(mm)		 J₁
(mm)		 N
(mm)		 A₂
(mm)		 A₃
(mm)		 A
(mm)		 H₅(最小)
(mm)		 H₃
(mm)		 A₀
(mm)		 B
(mm)		 S
(mm)		 A₅
(mm)		 A₇
(mm)		 安裝螺栓型號 軸承型號 徑向基本額定
動載荷 Cr (kN)		 徑向基本額定
靜載荷 Cor (kN)		 標準軸承座型號 鑄鐵制帶護罩單元型號 標準型質量
(kg)		 鑄鐵制帶護罩質量
(kg)
70 UCFCX14 222 36 190 134.3 19 14 20 56 93 164 78.5 77.8 33.3 — — — — M16 UCX14 66 48.2 FCX14 —
70 UCFC214 215 40 177 125.1 19 17 14 54 88 150 75.4 74.6 30.2 — 98 — 16 M16 UC214 62 44 FC214 —
65 UCFCX13 194 33 165 116.7 16 11 20 53 88 140 75.4 74.6 30.2 — — — — M14 UCX13 62 44 FCX13 —
65 UCFC213 205 36 170 120.2 19 16 14 50 — 145 69.7 65.1 25.4 81 89 10 13 M16 UC213 57.5 40 FC213 UCFC213C(E)
60 UCFCX12 194 33 165 116.7 16 11 20 53 — 140 70.7 65.1 25.4 83 — 11 — M14 UCX12 57.5 40 FCX12 ※UCFCX12C(E)
60 UCFC212 195 36 160 113.1 19 17 12 48 — 135 68.7 65.1 25.4 80 86 10 11 M16 UC212 52.5 36.1 FC212 UCFC212C(E)
55 UCFCX11 180 26 152 107.5 16 4 22 48 79 127 65.7 65.1 25.4 76 — 9 — M14 UCX11 52.5 36.1 FCX11 ※UCFCX11C(E)
55 UCFC211 185 31 150 106.1 19 13 12 43 69 125 58.4 55.6 22.2 69 75 9 10 M16 UC211 43 29.4 FC211 UCFC211C(E)
50 UCFCX10 162 25 136 96.2 14 7 16 41 71 118 56.4 55.6 22.2 67 — 9 — M12 UCX10 43 29.4 FCX10 ※UCFCX10C(E)
50 UCFC210 165 28 138 97.6 16 10 12 40 — 110 54.6 51.6 19 66 71 9 10 M14 UC210 35.5 23.2 FC210 UCFC210C(E)
45 UCFCX09 155 25 130 91.9 14 8 12 37 64 108 52.6 51.6 19 64 — 10 — M12 UCX09 35.5 23.2 FCX09 ※UCFCX09C(E)
45 UCFC209 160 26 132 93.3 16 10 12 38 — 105 52.2 49.2 19 63 67 10 8 M14 UC209 33 20.5 FC209 UCFC209C(E)
40 UCFCX08 133 26 111 78.5 12 9 11 37 58 92 50.2 49.2 19 61 — 10 — M10 UCX08 33 20.5 FCX08 ※UCFCX08C(E)
40 UCFC208 145 26 120 84.8 14 11 10 36 52 100 51.2 49.2 19 62 66 10 8 M12 UC208 29.3 17.9 FC208 UCFC208C(E)
35 UCFCX07 133 26 111 78.5 12 9 11 37 54 92 50.2 49.2 19 59 — 7 — M10 UCX07 29.3 17.9 FCX07 ※UCFCX07C(E)
35 UCFC207 135 26 110 77.8 14 11 8 34 48 90 44.4 42.9 17.5 54 59 8 8 M12 UC207 25.9 15.4 FC207 UCFC207C(E)
30 UCFCX06 127 22.5 105 74.2 12 8 9.5 32 50 85 42.9 42.9 17.5 53 — 8 — M10 UCX06 25.9 15.4 FCX06 ※UCFCX06C(E)
30 UCFC206 125 23 100 70.7 12 10 8 31 — 80 40.2 38.1 15.9 51 55 9 8 M10 UC206 19.6 11.3 FC206 UCFC206C(E)
25 UCFCX05 111 24 92 65 10 6 6 30 43 76 38.2 38.1 15.9 51 — 9 — M8 UCX05 19.6 11.3 FCX05 ※UCFCX05C(E)
25 UCFC205 115 21 90 63.6 12 10 6 27 — 70 35.8 34.1 14.3 47 51 9 9 M10 UC205 14 7.9 FC205 UCFC205C(E)
