鑄鐵凸台法蘭 UCFS 形

鑄鐵凸台法蘭 UCFS 形

法蘭軸承單元

鑄鐵凸台法蘭 UCFS 形

返回列表
铸铁凸台角型法兰UCFS型带座轴承，采用加厚铸铁凸台法兰，刚性充足、定位精准，安装牢固、抗冲击能力强。锁紧结构可靠，密封防尘防潮，可适应恶劣工况，承载稳定、运转顺畅。广泛应用于输送、农机、纺织及各类重载传动设备，安装简便、经久耐用。

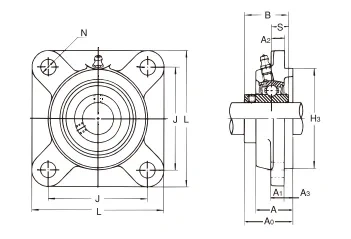

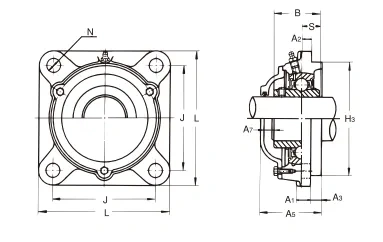

鑄鐵凸台法蘭 UCFS 形型號規格表
軸徑
(mm)		 單元型號 L
(mm)		 A
(mm)		 J
(mm)		 N
(mm)		 A₁
(mm)		 A₂
(mm)		 A₃
(mm)		 H₃
(mm)		 A₀
(mm)		 B
(mm)		 S
(mm)		 A₅
(mm)		 A₇
(mm)		 安裝螺栓型號 軸承型號 徑向基本額定
動載荷 Cr (kN)		 徑向基本額定
靜載荷 Cor (kN)		 標準軸承座型號 鑄鐵制帶護罩單元型號 標準型質量
(kg)		 鑄鐵制帶護罩質量
(kg)
140 UCFS328 450 125 350 41 55 45 30 400 161 145 59 195 24 M36 UC328 255 246 FS328 CUCFS328C(CE) 96.3 100
130 UCFS326 410 115 320 41 45 35 30 360 146 135 54 180 24 M36 UC326 229 214.3 FS326 CUCFS326C(CE) 67.8 75.7
120 UCFS324 370 110 290 41 40 35 30 330 140 126 51 175 25 M36 UC324 207 184.8 FS324 CUCFS324C(CE) 50.6 58.6
110 UCFS322 340 96 266 41 35 35 25 300 131 117 46 165 26 M36 UC322 205 178.8 FS322 CUCFS322C(CE) 36.35 43.6
105 UCFS321 310 94 242 38 32 39 20 260 127 112 44 156 21 M33 UC321 183 153.1 FS321 CUCFS321C(CE) 28.5 35.7
100 UCFS320 310 94 242 38 32 39 20 260 125 108 42 154 21 M33 UC320 173 140.4 FS320 CUCFS320C(CE) 26.79 33.9
95 UCFS319 290 94 228 35 30 39 20 250 121 103 41 149 20 M30 UC319 153 118.4 FS319 CUCFS319C(CE) 23.9 27.4
90 UCFS318 280 76 216 35 30 24 20 240 100 96 40 128 20 M30 UC318 143 107.2 FS318 CUCFS318C(CE) 19.85 24.9
85 UCFS317 260 74 204 31 27 24 20 220 100 96 40 126 18 M27 UC317 132 96.5 FS317 CUCFS317C(CE) 15.98 20.7
80 UCFS316 250 68 196 31 27 21 20 210 90 86 34 115 17 M27 UC316 123 86.4 FS316 CUCFS316C(CE) 14 17.6
75 UCFS315 236 66 184 25 25 18 18 200 89 82 32 114 17 M22 UC315 114 76.9 FS315 CUCFS315C(CE) 12.08 15.5
70 UCFS314 226 61 178 25 25 18 18 185 81 78 33 106 17 M22 UC314 104 68 FS314 CUCFS314C(CE) 10.12 13
65 UCFS313 208 58 166 23 22 15 18 175 78 75 30 103 17 M20 UC313 92.5 59.7 FS313 CUCFS313C(CE) 8.24 10.6
60 UCFS312 195 56 150 23 22 19 14 160 78 71 26 98 14 M20 UC312 81.5 52 FS312 CUCFS312C(CE) 6.82 8.5
55 UCFS311 185 52 140 23 20 17 13 150 71 66 25 90 13 M20 UC311 71.5 44.8 FS311 CUCFS311C(CE) 5.53 8.2
50 UCFS310 175 48 132 23 19 16 12 140 67 61 22 85 12 M20 UC310 61.5 38.2 FS310 CUCFS310C(CE) 5.3 6.1
45 UCFS309 160 44 125 19 18 14 11 125 60 57 22 78 12 M16 UC309 51.5 29.5 FS309 CUCFS309C(CE) 4 4.8
40 UCFS308 150 40 112 19 17 13 10 115 56 52 19 73 11 M16 UC308 40.5 23.9 FS308 CUCFS308C(CE) 3.3 3.8
35 UCFS307 135 36 100 19 16 11 9 100 49 48 19 65 10 M16 UC307 33.5 19.2 FS307 CUCFS307C(CE) 2.4 2.8
30 UCFS306 125 32 95 16 15 10 8 90 44 43 17 60 10 M14 UC306 26.8 15 FS306 CUCFS306C(CE) 1.9 2.3
