菱形法蘭型

菱形法蘭型

帶座軸承單元 不锈鋼系列

菱形法蘭型

返回列表

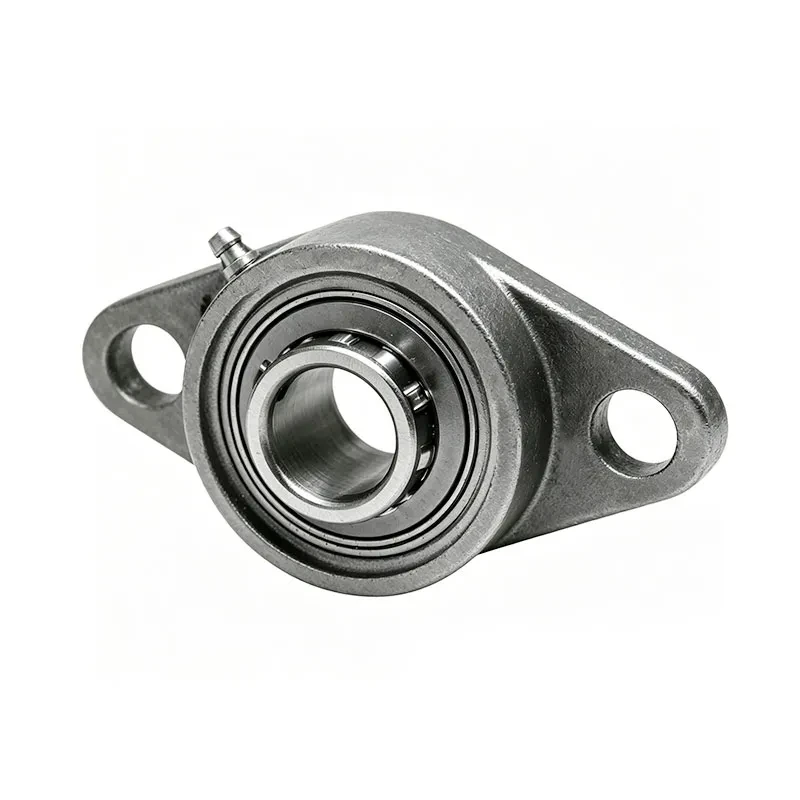

菱形法蘭型不鏽鋼連座軸承單元，採雙孔菱形法蘭座體搭配不鏽鋼外球面軸承，整體抗腐蝕、防鏽性能卓越，可適用於潮濕、酸鹼與食品級等嚴苛工況。菱形法蘭結構精巧，能在狹小空間內快速安裝、精準定位；搭配外球面自動對心特性，可有效補償安裝偏差，確保運轉穩定、保養簡易。產品廣泛應用於食品機械、醫藥設備、自動化輸送與輕工機械等，適合對防腐、衛生與空間利用率具高標準要求的傳動場域。

軸徑

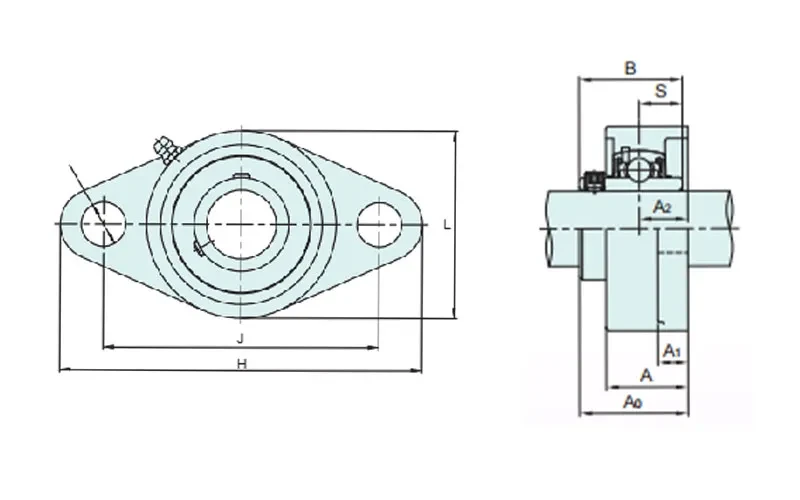

(mm)		 軸承單元型號 主要尺寸（mm） 安裝螺栓規格 基本額定載荷(kN) 軸承座型號 帶護罩型軸承單元型號
两側帶橡膠密封護罩
（單側軸端護罩）		 重量（千克）
H L A J N A1 A2 A0 B S A4 A6 型號 Cr Cor 無蓋 帶蓋
50 MUCFL210VN,Y 197 115 40 157 19 13 22 54.6 51.6 19 66 9 M16 MUC210V 30.2 18.6 MFL210C.Y MUCFL210VC(E),Y 2.31 2.41
45 MUCFL209VN,Y 188 108 38 148 19 13 22 52.2 49.2 19 63 10 M16 MUC209V 28.1 16.4 MFL209C.Y MUCFL209VC(E),Y 1.96 2.06
40 MUCFL208VN,Y 175 100 36 144 16 11 21 51.2 49.2 19 62 9 M14 MUC208V 24.9 14.3 MFL208C.Y MUCFL208VC(E),Y 1.59 1.69
35 MUCFL207VN,Y 161 90 34 130 16 11 19 44.4 42.9 17.5 54 8 M14 MUC207V 22 12.3 MFL207C.Y MUCFL207VC(E),Y 1.21 1.31
30 MUCFL206VN,Y 148 80 31 117 16 10 18 40.2 38.1 15.9 51 9 M14 MUC206V 16.7 9 MFL206C.Y MUCFL206VC(E),Y 0.91 0.95
25 MUCFL205VN,Y 130 68 27 99 16 10 16 35.8 34.1 14.3 47 9 M14 MUC205V 11.9 6.3 MFL205C.Y MUCFL205VC(E),Y 0.59 0.63
20 MUCFL204VN,Y 113 60 25.5 90 12 10 15 33.3 31 12.7 43 8 M10 MUC204V 10.9 5.3 MFL204C.Y MUCFL204VC(E),Y 0.46 0.49
17 MUCFL203VN,Y 113 60 25.5 90 12 10 15 33.3 31 12.7 43 8 M10 MUC203V 10.9 5.3 MFL204C.Y MUCFL203VC(E),Y 0.48 0.51
15 MUCFL202VN,Y 113 60 25.5 90 12 10 15 33.3 31 12.7 43 8 M10 MUC202V 10.9 5.3 MFL204C.Y MUCFL202VC(E),Y 49 52
12 MUCFL201VN,Y 113 60 25.5 90 12 10 15 33.3 31 12.7 43 8 M10 MUC201V 10.9 5.3 MFL204C.Y MUCFL201VC(E),Y 0.51 0.54
