菱形座 EXMFL200PN Y

菱形座造型精簡、體積小巧，安裝孔位對稱，組裝靈活且節省空間。搭配外球面軸承使用，整體剛性充足、定位精準，同心度與運轉穩定性俱佳，適用各類通用機械、農機與傳動設備，特別適合安裝空間狹小的工況。

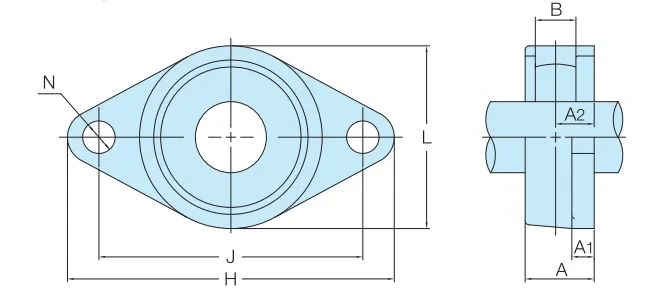

軸承內徑 (mm)	單元型號	主要尺寸（mm）								安裝螺栓規格	軸承型號	軸承座型號	重量(kg)
		H	L	J	A	N1	H1	H2	B
		50	EXMFL210PN,Y	197	157	22	13	40	19					115	23	M16	EX210P	MFL210C-G00,Y	1.66
45	EXMFL209PN,Y	188	148	22	13	38	19	108	22	M16	EX209P	MFL209C-G00,Y	1.4
40	EXMFL208PN,Y	175	144	21	11	36	16	100	21	M14	EX208P	MFL208C-G00,Y	1.07
35	EXMFL207PN,Y	161	130	19	11	34	16	90	20	M14	EX207P	MFL207C-G00,Y	0.81
30	EXMFL206PN,Y	148	117	18	10	31	16	80	19	M14	EX206P	MFL206C-G00,Y	0.66
25	EXMFL205PN,Y	130	99	16	10	27	16	68	17	M14	EX205P	MFL205C-G00,Y	0.43
20	EXMFL204PN,Y	113	90	15	10	25.5	12	60	17	M10	EX204P	MFL204C-G0O,Y	0.33
