緊定套凸台 UKFC+H 形

緊定套凸台 UKFC+H 形

法蘭軸承單元

緊定套凸台 UKFC+H 形

返回列表
帶緊定套、帶凸台角型法蘭座 UKFC+H 形軸承單元，採用鑄鐵凸台角型法蘭座，剛性充足、安裝定位精準，承載與抗衝擊性能優異。搭配緊定套實現軸上鎖緊，對軸件加工精度要求低，裝拆便利、定心穩固。整體密封可靠，有效防塵防污，可適用於重載、多粉塵等複雜工況。廣泛運用於輸送、冶金、農機、紡織等重型傳動設備，運轉穩定，耐用性與實用性兼具。

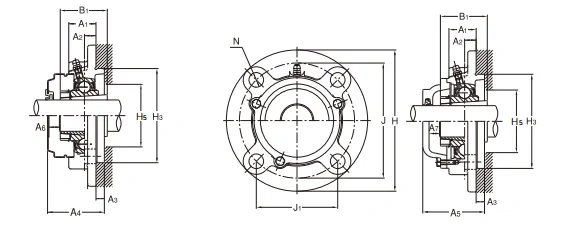

緊定套凸台 UKFC+H 形型號規格表
軸徑
(mm)		 單元型號 H
(mm)		 A₁
(mm)		 J
(mm)		 J₁
(mm)		 N
(mm)		 A₂
(mm)		 A₃
(mm)		 A
(mm)		 H₅(最小)
(mm)		 H₃
(mm)		 A₀
(mm)		 B₁
(mm)		 A₄
(mm)		 A₅
(mm)		 A₆
(mm)		 A₇
(mm)		 安裝螺栓型號 軸承型號 徑向基本額定
動載荷 Cr (kN)		 徑向基本額定
靜載荷 Cor (kN)		 標準軸承座型號 鋼板制帶護罩單元型號 鑄鐵制帶護罩單元型號 標準型質量
(kg)		 鋼板制帶護罩質量
(kg)		 鑄鐵制帶護罩質量
(kg)
90 UKFCX20+H2320X 276 66 238 168.3 23 22 28 94 — 206 99 97 — — — — M20 UKX20+H2320X 134 104.7 FCX20 — — 17.25 — —
80 UKFCX18+H2318X 260 43 219 154.8 23 12 28 71 98 186 84 86 — — — — M20 UKX18+H2318X 109 81.6 FCX18 — — 11 — —
80 UKFC218+H2318X 265 50 220 155.5 23 22 18 68 98 190 82.5 86 — 112 — 31 M20 UK218+H2318X 95.5 71.4 FC218 — CUKFC218C(CE)+H2318X 12.58 — 16.3
75 UKFCX17+H2317X 260 36 219 154.8 23 10 25 61 93 186 77.5 82 — — — — M20 UKX17+H2317X 95.5 71.4 FCX17 — — 11 — —
75 UKFC217+H2317X 250 45 208 147.1 23 18 18 63 93 180 77.5 82 — 111 — 27 M20 UK217+H2317X 83.5 61.8 FC217 — CUKFC217C(CE)+H2317X 10.41 — 13.4
70 UKFCX16+H2316X 260 36 219 154.8 23 10 25 61 88 186 77 78 — — — — M20 UKX16+H2316X 83.5 61.8 FCX16 — — 11.6 — —
70 UKFC216+H2316X 240 42 200 141.4 23 18 16 58 88 170 73 78 — 107 — 26 M20 UK216+H2316X 72.5 53 FC216 — CUKFC216C(CE)+H2316X 9.05 — 11.7
65 UKFCX15+H2315X 222 35 190 134.3 19 12 22 57 82 164 71 73 — — — — M16 UKX15+H2315X 72.5 53 FCX15 — — 7.4 — —
65 UKFC215+H2315X 220 40 184 130.1 19 18 16 56 82 160 69.5 73 — 102 — 26 M16 UK215+H2315X 66 48.2 FC215 — CUKFC215C(CE)+H2315X 7.33 — 9.2
60 UKFCX13+H2313X 194 33 165 116.7 16 11 20 53 72 140 65 65 — — — — M14 UKX13+H2313X 62 44 FCX13 — — 4.84 — —
60 UKFC213+H2313X 205 36 170 120.2 19 16 14 50 72 145 63 65 81 89 17 20 M16 UK213+H2313X 57.5 40 FC213 UKFC213C(E)+H2313X CUKFC213C(CE)+H2313X 5.22 5.52 7.2
55 UKFCX12+H2312X 194 33 165 116.7 16 11 20 53 67 140 63 62 83 — 19 — M14 UKX12+H2312X 57.5 40 FCX12 ※UKFCX12C(E)+H2312X — 4.6 4.9 —
55 UKFC212+H2312X 195 36 160 113.1 19 17 12 48 67 135 60 62 80 86 19 20 M16 UK212+H2312X 52.5 36.1 FC212 UKFC212C(E)+H2312X CUKFC212C(CE)+H2312X 4.57 4.87 6.1
50 UKFCX11+H2311X 180 26 152 107.5 16 4 22 48 61 127 56 59 76 — 19 — M14 UKX11+H2311X 52.5 36.1 FCX11 ※UKFCX11C(E)+H2311X — 3.9 4.1 —
50 UKFC211+H2311X 185 31 150 106.1 19 13 12 43 61 125 53.5 59 69 75 14 15 M16 UK211+H2311X 43 29.4 FC211 UKFC211C(E)+H2311X CUKFC211C(CE)+H2311X 4 4.2 5.2
45 UKFCX10+H2310X 162 25 136 96.2 14 7 16 41 56 118 51.5 55 67 — 15 — M12 UKX10+H2310X 43 29.4 FCX10 ※UKFCX10C(E)+H2310X — 2.87 3.07 —
45 UKFC210+H2310X 165 28 138 97.6 16 10 12 40 56 110 49.5 55 66 71 15 14 M14 UK210+H2310X 35.5 23.2 FC210 UKFC210C(E)+H2310X CUKFC210C(CE)+H2310X 2.86 3.06 4.4
40 UKFCX09+H2309X 155 25 130 91.9 14 8 12 37 51 108 46.5 50 64 — 16 — M12 UKX09+H2309X 35.5 23.2 FCX09 ※UKFCX09C(E)+H2309X — 2.5 2.6 —
40 UKFC209+H2309X 160 26 132 93.3 16 10 12 38 51 105 48 50 63 67 14 13 M14 UK209+H2309X 33 20.5 FC209 UKFC209C(E)+H2309X CUKFC209C(CE)+H2309X 2.52 2.62 3.2
35 UKFCX08+H2308X 133 26 111 78.5 12 9 11 37 45 92 45 46 63 — 10 — M10 UKX08+H2308X 33 20.5 FCX08 ※UKFCX08C(E)+H2308X — 1.8 1.9 —
