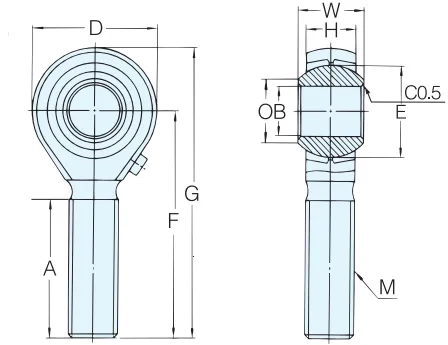

外螺紋桿端型JAM型

外螺紋桿端JAM型關節軸承，採用外螺紋設計，安裝與調校簡便，連接扎實穩固。產品自動對心與擺動性能優異，耐磨耐壓，適用各式機械連桿、自動化機構等靈活傳動場域，適配性佳、使用壽命穩定。

型號	主要尺寸（mm）										容許倾斜角(°)			最小靜破壞徑向負荷 (kN)	極限負荷(kN)		重量(g)
	B	W	H	Q	D	F	G	A	E	M	α₁	α₂	C₃		徑向負荷	軸向負荷
	JAM30	30	37	26	34.8	67	110	143.5	66	50.8	M30×2	10	15		23	108		71.9	38.8	996
JAM28	28	35	25	32.3	62	103	134	62	47.63	M27×2	10	15	22	88.9	59.3	35	795
JAM25	25	31	22	29.6	56	94	122	57	42.86	M24×2	10	15	23	72.7	48.5	27.7	575
JAM22	22	28	20	25.8	50	84	109	51	38.1	M22×1.5	10	15	23	59.8	39.9	22.4	430
JAM20	20	25	18	24.4	46	78	101	47	34.93	M20×1.5	9	14	24	50.8	33.9	18.5	333
JAM18	18	23	17	21.9	42	72	93	44	31.75	M18×1.5	9	14	23	44	29.3	15.9	250
JAM17	17	22	16	20.6	40	69	89	42	30.16	M16×1.5	9	14	23	40.1	26.8	14.2	206
JAM16	16	21	15	19.4	38	66	85	40	28.58	M16×2	10	15	24	36.3	24.2	12.6	181
JAM15	15	20	14	18.1	36	63	81	38	26.99	M14×2	10	16	24	32.6	21.8	11.1	148
JAM14	14	19	14	16.9	34	60I	77	36	25.4	M14×2	9	14	23	30.7	20.5	10.5	129
JAM12	12	16	12	15.4	30	54	69	33	22.23	M12×1.75	8	13	24	24.2	16.2	7.8	89
JAM10	10	14	11	12.9	26	48	61	29	19.05	M10×1.5	7	12	23	19.7	13.1	63	60
JAM 8	8	12	7	10.4	22	42	53	25	15.88	M8×1.25	8	14	25	12.4	8.2	4.2	36
JAM 6	6	9	7	9	18	36	45	22	12.7	M6×1	7	11	28	6.8	4.5	2.6	19
JAM 5	5	8	7	7.7	16	33	41	20	11.11	M 5×0.8	4	7	24	48	3.2	2.3	14
