菱形法蘭型

菱形法蘭鋁製系列外球面軸承，選用輕量化鋁合金法蘭座，具備強度高、散熱佳、不易生鏽等特性，結構緊實、安裝穩固。搭配精密外球面軸承，擁有自動對心機能，可補償安裝誤差，運轉平順、噪音低。整體輕巧耐用，適用於對自重、安裝空間與防鏽有要求的自動化設備、輕型傳動及精密機械場域。

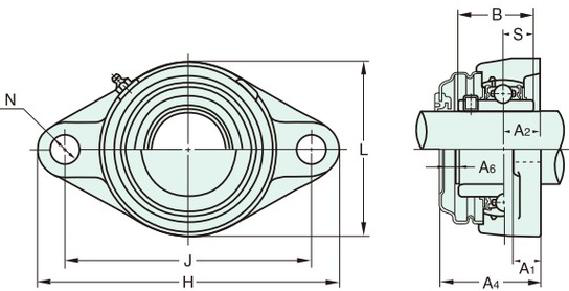

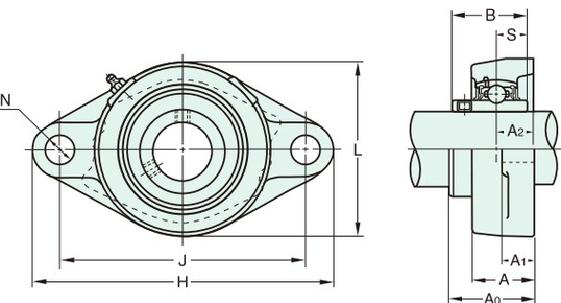

軸徑 (mm)	軸承單元型號	主要尺寸（mm）												安裝螺栓規格	基本額定載荷(kN)			軸承座型號		帶不銹鋼蓋型號帶橡膠密封蓋（軸端護罩）	重量（千克）
		H	L	A2	A1	A	N	L	Ao	B	S	A4	A6		型號	C_r	C_or	標準	适配不銹鋼蓋		無蓋	帶蓋
		40	MUCAFし208V-J	175	144	21	16	36	16	0	51.2	49.2	19		62	10	M14	MUC 208V	24.9		無蓋	帶蓋	14.3	AFし208J	AFし208C-J	MUCAFし208VC(E)-J	0.95	0.98
35	MICAFし207V-J	161	130	19	16	34	16	90	44.4	42.9	17.5	54	8	M14	MUC 207V	22	12.3	AFし207J	AFし207C-J	MUCAFし207VC(E)-J	0.74	0.78
30	MUCAFし206V-J	148	117	18	14	31	16	80	40.2	38.1	15.9	51	9	M14	MUC 206V	16.7	9	AFし206J	AFし206C-J	MUCAFし206VC(E)-J	0.53	0.57
25	MUCAFし205V-J	130	99	16	14	27	16	68	35.8	34.1	14.3	47	9	M14	MUC 205V	11.9	6.3	AFし205J	AFし205C-J	MUCAFし205VC(E)-J	0.34	0.38
20	MUCAFし204V-J	113	90	15	12	25.5	12	60	33.3	31	12.7	43	8	M10	MUC 204V	10.9	5.3	AFし204J	AFし204C-J	MUCAFし204VC(E)-J	0.26	0.29
17	MUCAFし203V-J	113	90	15	12	25.5	12	60	33.3	31	12.7	43	8	M10	MUC 203V	10.9	5.3	AFし204J	AFし204C-J	MUCAFし203VC(E)-J	0.28	0.31
15	MUCAFし202V-J	113	90	15	12	25.5	12	60	33.3	31	12.7	43	8	M10	MUC 202V	10.9	5.3	AFし204J	AFし204C-J	MUCAFし202VC(E)-J	0.29	0.32
12	MUCAFし201V-J	113	90	15	12	25.5	12	60	33.3	31	12.7	43	8	M10	MUC 201V	10.9	5.3	AFし204J	AFし204C-J	MUCAFし201VC(E)-J	0.31	0.34
