偏心套固定式三角法蘭KHPF型帶座軸承，採用鋼板衝壓三角法蘭座體，結構輕巧緊密、佔用空間小。偏心套鎖緊設計，拆裝簡便、防鬆牢靠，內建自動調心功能，可補償安裝誤差。密封效果良好，防塵防污，適用於輕中載荷、低速單向運轉之輕工、農機及各類小型傳動設備，經濟實用、通用性佳。

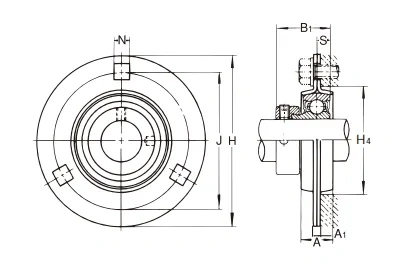

| 鋼板三角法蘭 KHPF形型號規格表 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 軸徑 (mm) |
單元型號 | H (mm) |
A (mm) |
J (mm) |
N (mm) |
A₁ (mm) |
H₄(最小) (mm) |
B₁ (mm) |
S (mm) |
安裝螺栓型號 | 軸承型號 | 徑向基本額定 動載荷 Cr (kN) |
徑向基本額定 靜載荷 Cor (kN) |
軸承座型號 | 單元質量 (kg) |
許容徑向載荷 (kN) |
許容軸向載荷 (kN) |
| 35 | KHPF207A | 122 | 20 | 100 | 11 | 5.2 | 81 | 38.9 | 9.5 | M10 | KH207AE | 25.9 | 15.4 | PF7 | 0.82 | 6.22 | 3.09 |
| 30 | KHPF206A | 113 | 18 | 90 | 11 | 5.2 | 71 | 35.7 | 9 | M10 | KH206AE | 19.6 | 11.3 | PF6 | 0.6 | 4.9 | 2.45 |
| 25 | KHPF205A | 95 | 18 | 76 | 9 | 4 | 60 | 31 | 7.5 | M8 | KH205AE | 14 | 7.9 | PF5 | 0.39 | 3.53 | 1.76 |
| 20 | KHPF204A | 90 | 16 | 71 | 9 | 4 | 56 | 31 | 7.5 | M8 | KH204AE | 12.8 | 6.6 | PF4 | 0.29 | 3.09 | 1.52 |
| 17 | KHPF203A | 81 | 14 | 63.5 | 7 | 4 | 49 | 28.6 | 6.5 | M6 | KH203AE | 9.55 | 4.8 | PF3 | 0.21 | 2.65 | 1.32 |
| 15 | KHPF202A | 81 | 14 | 63.5 | 7 | 4 | 49 | 28.6 | 6.5 | M6 | KH202AE | 9.55 | 4.8 | PF3 | 0.22 | 2.65 | 1.32 |
| 12 | KHPF201A | 81 | 14 | 63.5 | 7 | 4 | 49 | 28.6 | 6.5 | M6 | KH201AE | 9.55 | 4.8 | PF3 | 0.23 | 2.65 | 1.32 |
