鑄鐵製・頂絲固定型 UCP 形

鑄鐵製・頂絲固定型 UCP 形

立式軸承單元

鑄鐵製・頂絲固定型 UCP 形

返回列表

铸铁制顶丝固定型 UCP 形带座轴承，采用坚固铸铁底座，结构稳定、承重性强，通过顶丝锁紧方式实现轴承内圈与轴的快速定位，安装简便、紧固可靠。整体密封性优良，可有效抵御粉尘、杂质侵入，适配多种传动设备工况，具备良好的径向承载能力与运行稳定性，广泛用于输送、农机、纺织及通用机械领域，耐用性与实用性突出。

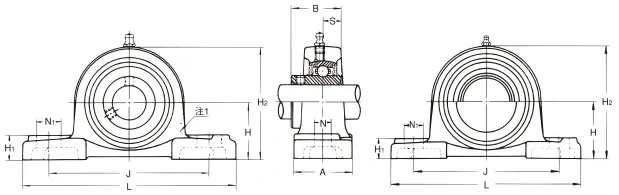

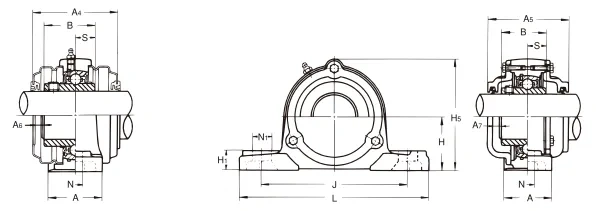

軸徑
(mm)		 軸承型號 單元型號 帶鋼板防塵蓋
單元型號		 帶鑄鐵防塵蓋
單元型號		 動載荷Cr
(kN)		 靜載荷Cor
(kN)		 H
(mm)		 L
(mm)		 A
(mm)		 J
(mm)		 N
(mm)		 N₁
(mm)		 H₁
(mm)		 H₂
(mm)		 H₅
(mm)		 B
(mm)		 S
(mm)		 A₄
(mm)		 A₅
(mm)		 A₆
(mm)		 A₇
(mm)		 安裝螺栓型號 標準重量
(kg)		 帶鋼板防塵蓋
重量(kg)		 帶鑄鐵防塵蓋
重量(kg)
140 UC328 UCP328 - CUCP328CE 255 246 200 720 170 600 50 80 80 388 420 160 60 - 260 - 25 M33 89.1 - 110
130 UC326 UCP326 - CUCP326CE 229 217.8 180 670 160 540 45 80 80 354 388 145 54 - 240 - 24 M33 66.1 - 92.2
120 UC324 UCP324 - CUCP324CE 207 194.8 160 620 150 480 40 65 70 321 356 128 51 - 230 - 26 M33 53.5 - 73.8
110 UC322 UCP322 - CUCP322CE 205 178.8 150 570 140 430 40 60 60 295 328 117 46 - 210 - 25 M33 42.5 - 54.7
105 UC321 UCP321 - CUCP321CE 183 150.8 140 520 130 400 36 55 55 278 305 112 44 - 194 - 21 M30 36.6 - 45.2
100 UC320 UCP320 - CUCP320CE 173 140.4 140 490 120 380 36 50 55 275 282 108 42 - 190 - 21 M30 34.3 - 44.9
100 UCX20 UCPX20 - - 134 104.7 127 432 121 337 33 64 52 250 278 117.5 49.2 - 190 - 21 M27 33 - -
95 UC319 UCP319 - CUCP319CE 153 118.4 125 470 120 360 36 50 50 250 257 103 41 - 180 - 20 M30 26.5 - 36.8
90 UC318 UCP318 - CUCP318CE 143 118.4 118 450 110 340 33 50 50 235 243 104 40 - 180 - 20 M27 20.9 - 30.4
90 UCX18 UCPX18 - - 109 107.2 101.6 381 110 283 27 45 45 206 206 104 42.9 - 180 - 20 M22 17 - -
90 UC218 UCP218 - CUCP218CE 95.5 71.4 101.6 327 88 262 27 33 34 200 211 96 39.7 - 164 - 17 M22 14.7 - 18.2
85 UC317 UCP317 - CUCP317CE 132 114 112 420 110 320 33 45 45 221 234 96 40 - 164 - 18 M27 18.6 - 23.6
85 UCX17 UCPX17 - - 95.5 96.5 101.6 381 102 283 27 59 42 202 196 96 39.7 - 164 - 18 M22 17.1 - -
85 UC217 UCP217 UCP217CE CUCP217CE 83.5 71.4 95.2 310 83 247 25 31 40 187 198 85.7 34.1 - 150 - 17 M20 17.2 14.2 14.2
80 UC316 UCP316 - CUCP316CE 123 86.4 106 400 110 300 27 45 32 209 199 86 34 - 150 - 16 M22 16.4 - 20.55
80 UCX16 UCPX16 - - 83.5 61.8 101.6 381 100 283 27 59 42 197 219 85.7 34.1 - 154 - 17 M22 17.4 - -
80 UC216 UCP216 - CUCP216CE 72.5 53 88.9 292 78 232 25 31 30 175 188 82.6 33.3 - 146 - 15 M20 10 - 12.2
75 UC315 UCP315 - CUCP315CE 114 76.9 100 380 100 300 27 40 40 197 188 82 33 - 150 - 17 M22 13.6 - 19.6
75 UCX15 UCPX15 - - 72.5 53 88.9 330 89 229 27 51 35 177 208 82.6 33.3 - 150 - 17 M22 11.4 - -
75 UC215 UCP215 - CUCP215CE 66 48.2 82.6 275 74 217 25 31 28 163 167 77.8 33.3 - 136 - 17 M20 7.9 - 9.6
