鑄鐵長型法蘭 UCFL 形

鑄鐵長型法蘭 UCFL 形

法蘭軸承單元

鑄鐵長型法蘭 UCFL 形

返回列表
鑄鐵長法蘭UCFL型帶座軸承，採用加長鑄鐵法蘭底座，固定面積大，剛性與穩定性更佳，抗震及定位能力優異。整體結構堅固，密封效果良好、防塵防污，鎖緊穩固、運轉平順。廣泛應用於輸送、農機、紡織及各類通用機械，安裝牢靠，適用範圍廣。

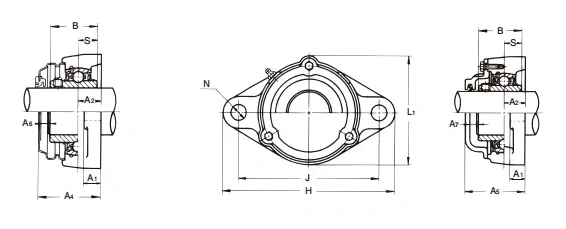

鑄鐵長型法蘭 UCFL 形型號規格表
軸徑
(mm)		 單元型號 H
(mm)		 L
(mm)		 L₁
(mm)		 A
(mm)		 J
(mm)		 N
(mm)		 A₁
(mm)		 A₂
(mm)		 A₀
(mm)		 B
(mm)		 S
(mm)		 A₄
(mm)		 A₅
(mm)		 A₆
(mm)		 A₇
(mm)		 安裝螺栓型號 軸承型號 Cr
(kN)		 Cor
(kN)		 標準軸承座型號 鋼板制帶護罩單元型號 鑄鐵制帶護罩單元型號 標準型質量
(kg)		 鋼板制帶護罩質量
(kg)		 鑄鐵制帶護罩質量
(kg)
140 UCFL328 600 400 400 125 500 51 60 75 161 145 59 — 195 — 24 M45 UC328 255 246 FL328 — ※CUCFL328C(CE) 79.7 — 86.3
130 UCFL326 550 360 360 115 460 47 50 65 146 135 54 — 180 — 24 M42 UC326 229 214.3 FL326 — ※CUCFL326C(CE) 57.5 — 64.4
120 UCFL324 520 330 333 110 430 47 48 65 140 126 51 — 175 — 25 M42 UC324 207 184.8 FL324 — ※CUCFL324C(CE) 45.7 — 52.4
110 UCFL322 470 300 305 96 390 44 42 60 131 117 46 — 165 — 26 M39 UC322 205 178.8 FL322 — ※CUCFL322C(CE) 33.1 — 38.7
105 UCFL321 440 270 282 94 360 44 40 59 127 112 44 — 156 — 21 M39 UC321 183 153.1 FL321 — ※CUCFL321C(CE) 28.2 — 31.9
100 UCFL320 440 270 277 94 360 44 40 59 125 108 42 — 154 — 21 M39 UC320 173 140.4 FL320 — ※CUCFL320C(CE) 26.5 — 30.6
95 UCFL319 405 250 257 94 330 41 40 59 121 103 41 — 149 — 20 M36 UC319 153 118.4 FL319 — ※CUCFL319C(CE) 21.8 — 25.8
90 UCFL318 385 235 245 76 315 38 36 44 100 96 40 — 128 — 20 M33 UC318 143 107.2 FL318 — ※CUCFL318C(CE) 17.1 — 20.7
90 UCFL218 320 205 211 68 265 25 26 40 96.3 96 39.7 — 122 — 17 M22 UC218 95.5 71.4 FL218 — CUCFL218C(CE) 11.9 — 15
85 UCFL317 370 220 232 74 300 38 32 44 100 96 40 — 126 — 18 M33 UC317 132 96.5 FL317 — ※CUCFL317C(CE) 14.5 — 18.2
85 UCFL217 305 190 198 63 248 25 26 36 87.6 85.7 34.1 — 111 — 16 M22 UC217 83.5 61.8 FL217 — CUCFL217C(CE) 9.5 — 11.8
80 UCFL316 355 210 218 68 285 38 32 38 90 86 34 — 115 — 17 M33 UC316 123 86.4 FL316 — ※CUCFL316C(CE) 12.6 — 15.5
80 UCFL216 290 180 188 58 233 25 24 34 83.3 82.6 33.3 — 107 — 15 M22 UC216 72.5 53 FL216 — CUCFL216C(CE) 8 — 10.2
75 UCFL315 320 195 206 66 260 35 30 39 89 82 32 — 114 — 17 M30 UC315 114 76.9 FL315 — ※CUCFL315C(CE) 10 — 12.2
75 UCFL215 275 165 168 56 225 23 24 34 78.5 77.8 33.3 — 102 — 17 M20 UC215 66 48.2 FL215 — CUCFL215C(CE) 6.5 — 7.9
70 UCFL314 315 185 196 61 250 35 28 36 81 78 33 — 106 — 17 M30 UC314 104 68 FL314 — ※CUCFL314C(CE) 9 — 11.8
70 UCFL214 265 160 163 54 216 23 24 31 75.4 74.6 30.2 — 98 — 16 M20 UC214 62 44 FL214 — CUCFL214C(CE) 6 — 7.4
65 UCFL313 295 175 186 58 240 31 25 33 78 75 30 — 103 — 17 M27 UC313 92.5 59.7 FL313 — ※CUCFL313C(CE) 7.4 — 9.4
65 UCFL213 258 155 157 50 210 23 24 30 69.7 65.1 25.4 81 89 10 13 M20 UC213 57.5 40 FL213 UCFL213C(E) CUCFL213C(CE) 5.1 5.3 6.7
60 UCFL312 270 160 164 56 212 31 22 33 78 71 26 — 98 — 14 M27 UC312 81.5 52 FL312 — ※CUCFL312C(CE) 6.2 — 7.3
