鑄鐵椭圓法蘭 UCFA 形

鑄鐵椭圓法蘭 UCFA 形

法蘭軸承單元

鑄鐵椭圓法蘭 UCFA 形

返回列表
铸铁椭圆法兰UCFA型带座轴承，采用铸铁椭圆座体，结构紧凑，适配多种安装空间，刚性与承载表现稳定。锁紧牢靠，密封防尘效果优异，运转平稳。适用于纺织、轻工、输送及自动化设备，安装简便、通用性强。

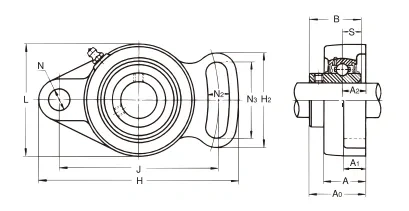

鑄鐵椭圓法蘭 UCFA 形型號規格表
軸徑
(mm)		 單元型號 L
(mm)		 H₂
(mm)		 H
(mm)		 A
(mm)		 J
(mm)		 N
(mm)		 N₂
(mm)		 N₃
(mm)		 A₁
(mm)		 A₂
(mm)		 A₀
(mm)		 B
(mm)		 S
(mm)		 安裝螺栓型號 軸承型號 徑向基本額定
動載荷 Cr (kN)		 徑向基本額定
靜載荷 Cor (kN)		 標準軸承座型號 單元質量
(kg)
55 ※UCFA211 130 104 219 43 184 16 17 86 20 25 58.4 55.6 22.2 M14 UC211 43 29.4 FA211 3.4
50 UCFA210 115 94 190 40 157 16 17 76 18 22 54.6 51.6 19 M14 UC210 35.5 23.2 FA210 2.4
45 UCFA209 108 90 181 38 148 16 17 72 18 22 52.2 49.2 19 M14 UC209 33 20.5 FA209 2
40 UCFA208 100 87 175 36 144 14 15 71 16 21 51.2 49.2 19 M12 UC208 29.3 17.9 FA208 1.7
35 UCFA207 90 82 161 34 130 14 15 66 16 19 44.4 42.9 17.5 M12 UC207 25.9 15.4 FA207 1.4
30 UCFA206 80 72 144 31 117 12 13 58 14 18 40.2 38.1 15.9 M10 UC206 19.6 11.3 FA206 1
25 UCFA205 68 65 125 27 98 12 13 51 14 16 35.8 34.1 14.3 M10 UC205 14 7.9 FA205 0.66
20 UCFA204 60 54 102 25.5 78 10 10 40 12 15 33.3 31 12.7 M8 UC204 12.8 6.6 FA204 0.46
17 UCFA203 60 54 102 25.5 78 10 10 40 12 15 33.3 31 12.7 M8 UC203 12.8 6.6 FA204 0.48
15 UCFA202 60 54 102 25.5 78 10 10 40 12 15 33.3 31 12.7 M8 UC202 12.8 6.6 FA204 0.49
12 UCFA201 60 54 102 25.5 78 10 10 40 12 15 33.3 31 12.7 M8 UC201 12.8 6.6 FA204 0.5
