立式帶座軸承 ΕXΡ000

立式連座軸承由立式軸承座與外球面軸承組合而成，結構剛性充足、支承穩固，安裝簡易，可透過底座螺栓直接固定於設備機架。產品自動對心、耐衝擊與密封防護表現優異，運轉平順低噪音、使用壽命長。廣泛應用於農機、輸送機械、風機、攪拌機、紡織設備及各式通用傳動裝置，為工業傳動中適配性佳、穩定性高的常用軸承元件。

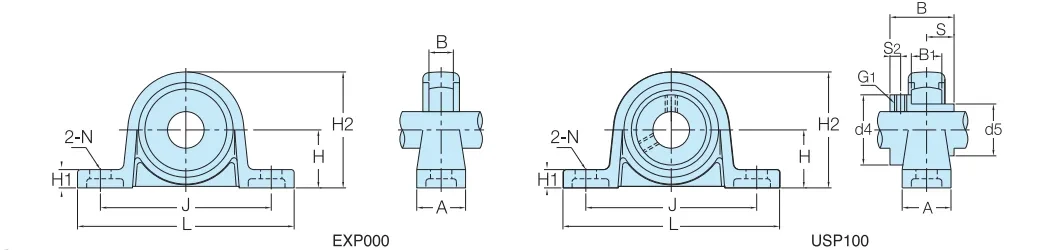

軸徑 (mm)	軸承單元型號	主要尺寸（mm）														安裝螺栓規格	型號			重量（克）
		H	L	J	A	N	H1	H2	B	S	B1	d5	d4	S2	G1		軸承座	軸承	襯套
		30	USP106	36	132	106	26	13	11	70	30	13.5	15	40	48		4.5	M5×0.8	M10		P06-7 Z3	US106	US106-SUS	457
30	EXP006	36	132	106	26	13	11	70	13	-	-	-	-	-	-	M10	P06-7 Z3	EX006	1	288
25	USP105	32	112	90	20	10	10	61.5	28	12	14	33	40	4.5	M5×0.8	M8	P05-6 Z3	US105	US105-SUS	284
25	EXP005	32	112	90	20	10	10	61.5	12	-	-	-	-	-	-	M8	P05-6 Z3	EX005	1	175
20	USP104	28	100	80	20	10	9	54.5	28	12	14	28	35	4.5	M5×0.8	M8	P04-5 Z3	US104	US104-SUS	229
20	EXP004	28	100	80	20	10	9	54.5	12	-	-	-	-	-	-	M8	P04-5 Z3	EX004	-	138
17	USP103	24	85	67	18	7	7	47	26	12	12	23	30	4	M4×0.7	M6	P003 Z3	US103	US103-SUS	159
17	EXP003	24	85	67	18	7	7	47	10	-	-	-	-	-	-	M6	P003 Z3	EX003	-	101
15	USP102	22	80	63	16	7	7	43	24	10.5	11	21	27	4	M4×0.7	M6	P002 Z3	US102	US102-SUS	127
15	EXP002	22	80	63	16	7	7	43	9	-	-	-	-	-	-	M6	P002 Z3	EX002	1	80
12	USP101	19	71	56	16	7	6	38	21	9	10	17	23	3.5	M4×0.7	M6	P001 Z3	US101	US101-SUS	88
12	EXP001	19	71	56	16	7	6	38	8	-	-	-	-	-	-	M6	P001 Z3	EX001	-	59
10	EXP000	18	67	53	16	7	6	35	8	-	-	-	-	-	-	M6	P000 Z3	EX000	-	50
