帶緊定套 UKFL+H 形

帶緊定套 UKFL+H 形

法蘭軸承單元

帶緊定套 UKFL+H 形

返回列表
帶緊定套UKFL+H型軸承單元，搭配加長鑄鐵法蘭座，剛性充足、安裝穩固，抗震表現優異。採用緊定套鎖緊，拆裝簡易，對軸件精度要求低，定心效果扎實可靠。密封結構完善，防塵防污，可適用於多粉塵、中重載及具衝擊之工況。廣泛運用於輸送、農機、紡織等傳動設備，運轉穩定，保養維護方便。

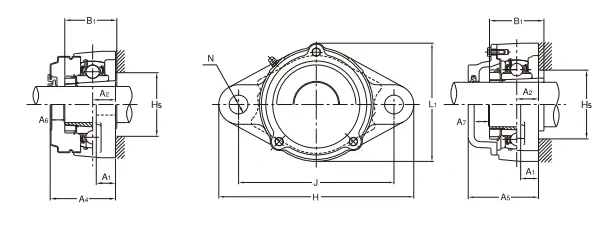

帶緊定套 UKFL+H 形型號規格表
軸徑
(mm)		 單元型號 H
(mm)		 L
(mm)		 L₁
(mm)		 A
(mm)		 J
(mm)		 N
(mm)		 A₁
(mm)		 A₂
(mm)		 A₀
(mm)		 B₁
(mm)		 A₄
(mm)		 A₅
(mm)		 A₆
(mm)		 A₇
(mm)		 H₅(最小)
(mm)		 安裝螺栓型號 軸承型號 Cr
(kN)		 Cor
(kN)		 標準軸承座型號 鋼板制帶護罩單元型號 鑄鐵制帶護罩單元型號 標準型質量
(kg)		 鋼板制帶護罩質量
(kg)		 鑄鐵制帶護罩質量
(kg)
125 UKFL328+H2328X 600 400 400 125 500 51 60 75 148 131 195 37 — M45 UK328+H2328X 255 246 FL328 ※CUKFL328C(CE)+H2328X 80 87.8
115 UKFL326+H2326X 550 360 360 115 460 47 50 65 134 121 180 36 — M42 UK326+H2326X 229 214.3 FL326 ※CUKFL326C(CE)+H2326X 57.8 65.9
110 UKFL324+H2324X 520 330 333 110 430 47 48 65 130 112 175 35 — M42 UK324+H2324X 207 184.8 FL324 ※CUKFL324C(CE)+H2324X 45.2 52.6
100 UKFL322+H2322X 470 300 305 96 390 44 42 60 121 105 165 36 — M39 UK322+H2322X 205 178.8 FL322 ※CUKFL322C(CE)+H2322X 33.2 39.4
90 UKFL320+H2320X 440 270 277 94 360 44 40 59 115 97 154 31 — M39 UK320+H2320X 173 140.4 FL320 ※CUKFL320C(CE)+H2320X 26.5 31.2
85 UKFL319+H2319X 405 250 257 94 330 41 40 59 111 90 149 30 — M36 UK319+H2319X 153 118.4 FL319 ※CUKFL319C(CE)+H2319X 21.8 26
80 UKFL318+H2318X 385 235 245 76 315 38 36 44 93.5 86 128 26 — M33 UK318+H2318X 143 107.2 FL318 ※CUKFL318C(CE)+H2318X 17.2 21.7
80 UKFL218+H2318X 320 205 211 68 265 25 26 40 82.5 86 122 31 98 M22 UK218+H2318X 95.5 71.4 FL218 CUKFL218C(CE)+H2318X 12.3 15.4
75 UKFL317+H2317X 370 220 232 74 300 38 32 44 92 82 126 26 — M33 UK317+H2317X 132 96.5 FL317 ※CUKFL317C(CE)+H2317X 14.5 18.4
75 UKFL217+H2317X 305 190 198 63 248 25 26 36 77 82 111 27 93 M22 UK217+H2317X 83.5 61.8 FL217 CUKFL217C(CE)+H2317X 10 12.4
70 UKFL316+H2316X 355 210 218 68 285 38 32 38 83.5 78 115 23 — M33 UK316+H2316X 123 86.4 FL316 ※CUKFL316C(CE)+H2316X 12.8 15.9
70 UKFL216+H2316X 290 180 188 58 233 25 24 34 73 78 107 26 88 M22 UK216+H2316X 72.5 53 FL216 CUKFL216C(CE)+H2316X 8.4 10.6
65 UKFL315+H2315X 320 195 206 66 260 35 30 39 81 73 — 114 — 25 — M30 UK315+H2315X 114 76.9 FL315 — ※CUKFL315C(CE)+H2315X 10.2 — 12.6
65 UKFL215+H2315X 275 165 168 56 225 23 24 34 69.5 73 — 102 — 26 82 M20 UK215+H2315X 66 48.2 FL215 — CUKFL215C(CE)+H2315X 6.8 — 8.3
60 UKFL313+H2313X 295 175 186 58 240 31 25 33 71 65 — 103 — 24 — M27 UK313+H2313X 92.5 59.7 FL313 — ※CUKFL313C(CE)+H2313X 7.4 — 9.4
60 UKFL213+H2313X 258 155 157 50 210 23 24 30 63 65 81 89 17 20 72 M20 UK213+H2313X 57.5 40 FL213 UKFL213C(E)+H2313X CUKFL213C(CE)+H2313X 5.2 5.5 6.9
55 UKFL312+H2312X 270 160 164 56 212 31 22 33 69 62 — 98 — 23 — M27 UK312+H2312X 81.5 52 FL312 — ※CUKFL312C(CE)+H2312X 6.2 — 7.4
55 UKFL212+H2312X 250 140 144 48 202 23 20 29 60 62 80 86 19 20 67 M20 UK212+H2312X 52.5 36.1 FL212 UKFL212C(E)+H2312X CUKFL212C(CE)+H2312X 4.1 4.4 5.5
50 UKFL311+H2311X 250 150 154 52 198 25 20 30 63.5 59 — 90 — 20 — M22 UK311+H2311X 71.5 44.8 FL311 — ※CUKFL311C(CE)+H2311X 5.1 — 6.1
50 UKFL211+H2311X 224 130 134 43 184 19 20 25 53.5 59 69 75 14 15 61 M16 UK211+H2311X 43 29.4 FL211 UKFL211C(E)+H2311X CUKFL211C(CE)+H2311X 3.3 3.5 4.5
