外球面軸承環保系列－菱形法蘭型，搭載偏心環鎖緊結構，採用環保材質與潔淨工藝生產，無有害物質殘留，適用食品、醫藥、輕工等衛生與環保標準嚴格之場域。菱形法蘭座體結構精簡，適合安裝空間受限的設備端面固定，組裝簡易、定位穩固。偏心環鎖緊確實、拆裝便利，可有效避免運轉鬆動。軸承自動對心性能優異，能夠補償安裝與對中誤差，運轉平順低噪音、使用壽命長，廣泛應用於自動化輸送、食品機械、環保設備等講究潔淨度與運轉穩定性的傳動部位。

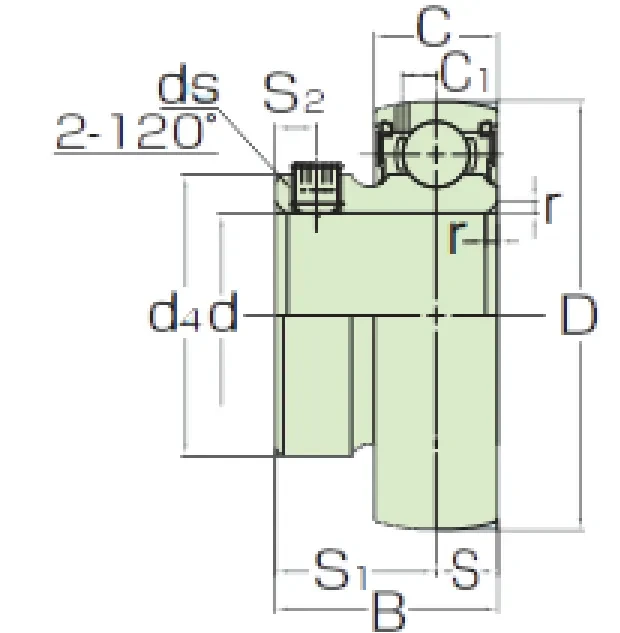

| 軸徑(mm) | 軸承單元型號 | 主要尺寸(mm) | 軸承 | 帶座軸承重量(kg) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 基本額定載荷(kN) | |||||||||||||||
| H | L | A | J | N | e | H1 | H2 | B | A4 | A5 | Cr | Cor | |||
| 40 | MB8V | 40 | 80 | 35.5 | 18 | 1.5 | 9 | 26.5 | 8 | M6×0.75 | 5.9 | 53 | 24.9 | 14.3 | 0.49 |
| 35 | MB7V | 35 | 72 | 32.9 | 17 | 1.5 | 8.5 | 24.4 | 6 | M6×0.75 | 5.4 | 48 | 22 | 12.3 | 0.38 |
| 30 | MB6V | 30 | 62 | 30.3 | 16 | 1 | 8 | 22.3 | 5 | M5×0.8 | 4.9 | 40.5 | 16.7 | 9 | 0.25 |
| 25 | MB5V | 25 | 52 | 27 | 15 | 1 | 7.5 | 19.5 | 5 | M5×0.8 | 4.1 | 34 | 11.9 | 6.3 | 0.16 |
| 20 | MB4V | 20 | 47 | 24.7 | 14 | 1 | 7 | 17.7 | 4.5 | M5×0.8 | 4.1 | 29 | 10.9 | 5.3 | 0.12 |
