UKFS+H型帶座外球面軸承，採用四螺栓方形鑄鐵法蘭座，剛性强、安裝穩固。 搭配錐孔軸承與H系列緊定套鎖緊，同心度高且不傷軸，正反轉及振動環境下防松效果出色。 自帶自動調心功能，可補償安裝偏差，密封防塵，支持補脂潤滑。 適用於重載、高精度、强振動工况下的風機、輸送及重型傳動設備，承載出眾，運行穩定耐用。

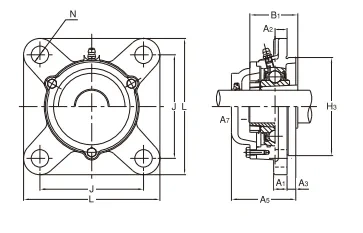

緊定套凸台 UKFS+H 形型號規格表
軸徑
(mm)		 單元型號 L
(mm)		 A
(mm)		 J
(mm)		 N
(mm)		 A₁
(mm)		 A₂
(mm)		 A₃
(mm)		 H₃
(mm)		 A₀
(mm)		 B₁
(mm)		 A₅
(mm)		 A₇
(mm)		 安裝螺栓型號 軸承型號 Cr
(kN)		 Cor
(kN)		 標準軸承座型號 鑄鐵制帶護罩單元型號 標準型質量
(kg)		 鑄鐵制帶護罩質量
(kg)
90 UKFS320+H2320X 310 94 242 38 32 39 20 260 115 97 154 31 M33 UK320+H2320X 173 140.4 FS320 CUKFS320C(CE)+H2320X 26.79 33.9
85 UKFS319+H2319X 290 94 228 35 30 24 20 250 111 90 149 30 M30 UK319+H2319X 153 118.4 FS319 CUKFS319C(CE)+H2319X 23.9 27.4
80 UKFS318+H2318X 280 76 216 35 30 24 20 240 93.5 86 128 26 M30 UK318+H2318X 143 107.2 FS318 CUKFS318C(CE)+H2318X 20.03 25.9
75 UKFS317+H2317X 260 74 204 31 27 24 20 220 92 82 126 26 M27 UK317+H2317X 132 96.5 FS317 CUKFS317C(CE)+H2317X 15.96 20.9
70 UKFS316+H2316X 250 68 196 31 27 18 20 210 83.5 78 115 23 M27 UK316+H2316X 123 86.4 FS316 CUKFS316C(CE)+H2316X 14.22 18
65 UKFS315+H2315X 236 66 184 25 25 21 18 200 81 73 114 25 M22 UK315+H2315X 114 76.9 FS315 CUKFS315C(CE)+H2315X 12.23 15.9
60 UKFS313+H2313X 208 58 166 23 22 15 18 175 71 65 103 24 M20 UK313+H2313X 92.5 59.7 FS313 CUKFS313C(CE)+H2313X 8.16 10.6
55 UKFS312+H2312X 195 56 150 23 22 19 14 160 69 62 98 23 M20 UK312+H2312X 81.5 52 FS312 CUKFS312C(CE)+H2312X 6.76 8.6
50 UKFS311+H2311X 185 52 140 23 20 17 13 150 63.5 59 90 20 M20 UK311+H2311X 71.5 44.8 FS311 CUKFS311C(CE)+H2311X 5.52 8.3
45 UKFS310+H2310X 175 48 132 23 19 16 12 140 60 55 85 19 M20 UK310+H2310X 61.5 38.2 FS310 CUKFS310C(CE)+H2310X 5.3 6.4
40 UKFS309+H2309X 160 44 125 19 18 11 11 125 54.5 50 78 17 M16 UK309+H2309X 51.5 29.5 FS309 CUKFS309C(CE)+H2309X 4 4.9
35 UKFS308+H2308X 150 40 112 19 17 13 10 115 50 46 73 17 M16 UK308+H2308X 40.5 23.9 FS308 CUKFS308C(CE)+H2308X 3.3 3.9
30 UKFS307+H2307X 135 36 100 19 16 11 9 100 44.5 43 65 14 M16 UK307+H2307X 33.5 19.2 FS307 CUKFS307C(CE)+H2307X 2.4 2.9
25 UKFS306+H2306X 125 32 95 16 15 10 8 90 40.5 38 60 13 M14 UK306+H2306X 26.8 15 FS306 CUKFS306C(CE)+H2306X 1.9 2.4
20 UKFS305+H2305X 110 29 80 16 13 9 7 80 37 35 55 12 M14 UK305+H2305X 21.3 10.9 FS305 CUKFS305C(CE)+H2305X 1.4 1.8
