方形座結構方正、剛性十足,安裝接觸面積大,鎖固更為穩固,承載與耐衝擊表現優異。安裝孔位整齊規劃,可適配各式機架與設備基座,組裝定位精準。搭配外球面軸承使用,自動對心效果佳、運轉穩定可靠。適用於農機、輸送設備、風機、攪拌機及重載傳動場域,為高穩定性、高承載需求工況的理想選擇。
| 軸承內徑 (mm) |

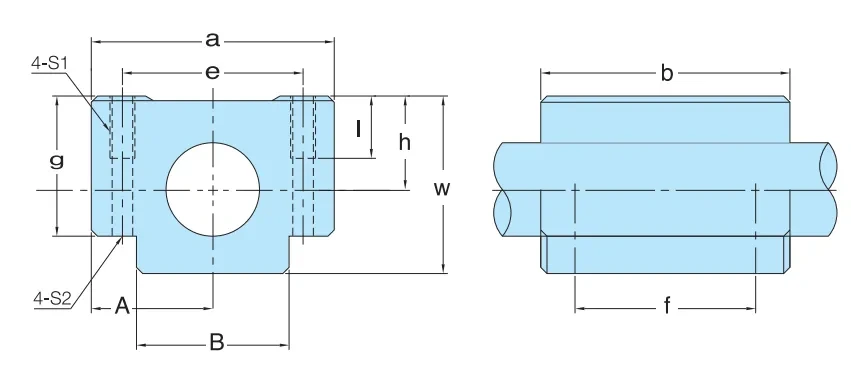

單元型號 | 主要尺寸(mm) | 安裝孔徑 S2 / 螺栓規格 S1 | 重量(g) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | e | f | w | g | l | h | A | B | b | S1 | S2 | |||
| 40 | EXB40 | 102 | 80 | 60 | 75 | 59 | 25 | 40 | 51 | 70 | 96 | M10 | 10.4 | 498 |
| 30 | EXB30 | 78 | 58 | 58 | 57 | 45 | 20 | 30 | 39 | 49 | 80 | M8 | 8.3 | 250 |
| 25 | EXB25 | 76 | 54 | 50 | 51 | 38 | 20 | 26 | 38 | 45 | 73 | M 8 | 8.3 | 200 |
| 20 | EXB20 | 54 | 40 | 40 | 41 | 31 | 15 | 21 | 27 | 33 | 55 | M 6 | 6.3 | 85 |
| 16 | EXB16 | 50 | 36 | 34 | 37 | 28 | 12 | 19 | 25 | 30 | 49 | M 5 | 5.2 | 65 |
| 13 | EXB13 | 44 | 33 | 26 | 31 | 22 | 12 | 16 | 22 | 27 | 39 | M 5 | 5.2 | 38 |
