菱形座 EXFL000

菱形座外型精簡、體積小巧，安裝孔位對稱，組裝靈活且節省空間。搭配外球面軸承使用，整體剛性佳、定位精準，同心度與運轉穩定性表現良好，適用各式通用機械、農機與傳動設備，尤其適合安裝空間受限之工況。

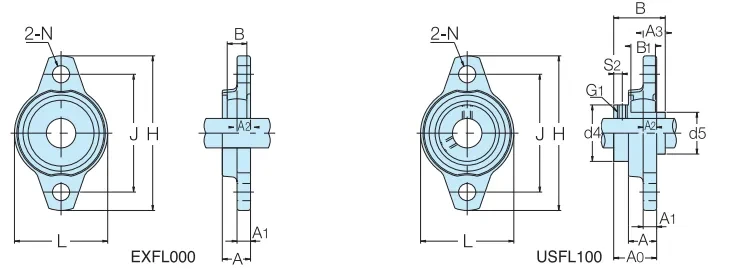

軸徑 (mm)	軸承單元型號	主要尺寸（mm）															安裝螺栓規格	型號			重量（克）
		H	J	A2	A1	A	A0	N	L	B	A3	B1	d5	d4	S2	G1		軸承座	軸承	襯套
		30	USFL106	112	85	9	9	18	25.5	13	70	30	13.5	15	40	48		4.5	M5×0.8	M10		FL06-7 Z3	US106	US106-SUS	357
30	EXFL006	112	85	9	9	18	·	13	70	13	-	-	-	-	-	-	M10	FL06-7 Z3	EX006	-	188
25	USFL105	95	75	8	8	16	24	10	60	28	12	14	33	40	4.5	M5×0.8	M8	FL05-6 Z3	US105	US105-SUS	234
25	EXFL05	95	75	8	8	16	·	10	60	12	-	-	-	-	-	-	M8	FL05-6 Z3	EX005	-	125
20	USFL104	90	71	8	8	16	24	10	55	28	12	14	28	35	4.5	M5×0.8	M8	FL04-5 Z3	US104	US104-SUS	204
20	EXFL004	90	71	8	8	16	·	10	55	12	-	-	-	-	-	-	M8	FL04-5 Z3	EX004	1	113
17	USFL103	71	56	7	7	14	21	7	46	26	12	12	23	30	4	M4×0.7	M6	FL003 Z3	US103	US103-SUS	132
17	EXFL003	71	56	7	7	14	·	7	46	10	-	-	-	-	-	-	M6	FL003 Z3	EX003	-	74
15	USFL102	67	53	6.5	6.5	13	20	7	42	24	10.5	11	21	27	4	M4×0.7	M6	FL002 Z3	US102	US102-SUS	102
15	EXFL002	67	53	6.5	6.5	13	-	7	42	9	-	-	-	-	-	-	M6	FL002 Z3	EX002	-	55
12	USFL101	63	48	5.5	5.5	11.5	17.5	7	38	21	9	10	17	23	3.5	M4×0.7	M6	FL001 Z3	US101	US101-SUS	73
12	EXFL001	63	48	5.5	5.5	11.5	-	7	38	8	-	-	-	-	-	-	M6	FL001 Z3	EX001	-	44
10	EXFL000	60	45	5.5	5.5	11.5	-	7	36	8	-	-	-	-	-	-	M6	FL000 Z3	EX000	-	33
30	USFL106	112	85	9	9	18	25.5	13	70	30	13.5	15	40	48	4.5	M5×0.8	M10	FL06-7 Z3	US106	US106-SUS	357
30	EXFL006	112	85	9	9	18	·	13	70	13	-	-	-	-	-	-	M10	FL06-7 Z3	EX006	-	188
25	USFL105	95	75	8	8	16	24	10	60	28	12	14	33	40	4.5	M5×0.8	M8	FL05-6 Z3	US105	US105-SUS	234
25	EXFL05	95	75	8	8	16	·	10	60	12	-	-	-	-	-	-	M8	FL05-6 Z3	EX005	-	125
20	USFL104	90	71	8	8	16	24	10	55	28	12	14	28	35	4.5	M5×0.8	M8	FL04-5 Z3	US104	US104-SUS	204
20	EXFL004	90	71	8	8	16	·	10	55	12	-	-	-	-	-	-	M8	FL04-5 Z3	EX004	1	113
17	USFL103	71	56	7	7	14	21	7	46	26	12	12	23	30	4	M4×0.7	M6	FL003 Z3	US103	US103-SUS	132
